تكوين مد وصلة دير -100
احتلت معدات الشبكة من D-Link بقوة مكانة أجهزة موثوقة وغير مكلفة للاستخدام المنزلي. جهاز التوجيه DIR-100 هو أحد هذه الحلول. وظيفتها ليست غنية جدا - ولا حتى Wi-Fi - ولكن كل شيء يعتمد على البرامج الثابتة: يمكن للجهاز المعني العمل كموجه منزلي عادي أو جهاز توجيه ثلاثي التشغيل أو كمحول VLAN مع البرامج الثابتة المناسبة ، والتي يمكن استبدالها بسهولة إذا لزم الأمر. بطبيعة الحال ، كل هذا يتطلب التكيف ، والذي سيتم مناقشته أكثر.

إعداد الموجه للتكوين

تتطلب جميع أجهزة التوجيه ، بصرف النظر عن الشركة المصنعة والطراز ، اتخاذ تدابير تحضيرية قبل الإعداد. قم بما يلي:

  1. اختيار موقع مناسب. نظرًا لأن الموجه المعني ليس به قدرات الشبكات اللاسلكية ، فإن موضعه لا يلعب دورًا خاصًا - فقط غياب العوائق أمام كابلات التوصيل وتوفير الوصول المجاني إلى الجهاز للخدمة أمر مهم.
  2. قم بتوصيل الموجه بمصدر الطاقة وكبل الموفر والكمبيوتر الهدف. للقيام بذلك ، استخدم الموصلات المناسبة على الجزء الخلفي من الجهاز - يتم تمييز منافذ الاتصال وعناصر التحكم بألوان مختلفة وموقعة ، لذلك من الصعب الخلط.
  3. منافذ اتصال جهاز التوجيه من D-Link DIR-100

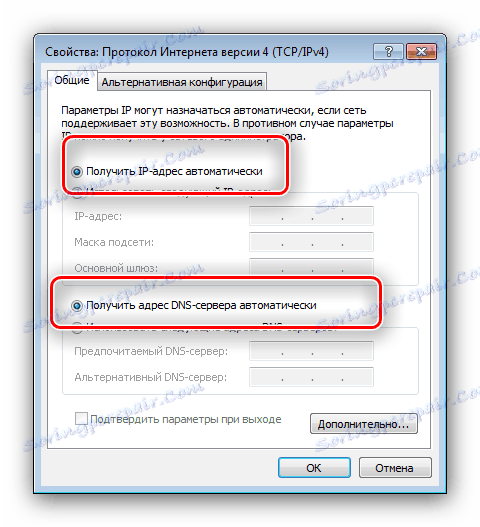

  4. تحقق من إعدادات بروتوكول TCP / IPv4 . يمكن الحصول على الوصول إلى هذا الخيار من خلال خصائص اتصال الشبكة لنظام التشغيل الخاص بالكمبيوتر. تأكد من ضبط إعدادات الحصول على العناوين إلى تلقائي. يجب أن تكون في هذا الوضع بشكل افتراضي ، ولكن إذا لم يكن الأمر كذلك ، قم بتغيير المعلمات الضرورية يدويًا.

    تكوين محول شبكة قبل تكوين جهاز التوجيه D-Link DIR-100

    مزيد من التفاصيل: قم بتوصيل الشبكة المحلية وتكوينها على Windows 7

في هذه المرحلة التحضيرية قد انتهى ، ويمكننا المتابعة إلى التكوين الفعلي للجهاز.

ضبط معلمات جهاز التوجيه

بدون استثناء ، يتم تكوين جميع أجهزة الشبكة في تطبيق ويب خاص. يمكن الوصول إليه من خلال متصفح يجب إدخال عنوان محدد فيه. بالنسبة إلى D-Link DIR-100 ، يبدو الأمر على http://192.168.0.1 . بالإضافة إلى العنوان ، ستحتاج أيضًا إلى البحث عن بيانات للتخويل. بشكل افتراضي ، يكفي إدخال كلمة admin في حقل تسجيل الدخول واضغط على Enter ، ومع ذلك ، نوصي بالاطلاع على الملصق الموجود أسفل جهاز التوجيه والتعرف على البيانات الدقيقة لمثيلك الخاص.
البيانات لإدخال واجهة D-Link DIR-100

بعد تسجيل الدخول إلى مكون الويب ، يمكنك المتابعة لإعداد اتصال إنترنت. توفر الأداة الثابتة لأداة المعلومات تهيئة سريعة ، ولكنها لا تعمل على إصدار جهاز التوجيه من البرنامج الثابت ، نظرًا لأنه يلزم تعيين جميع معلمات الإنترنت يدويًا.

إعداد الإنترنت

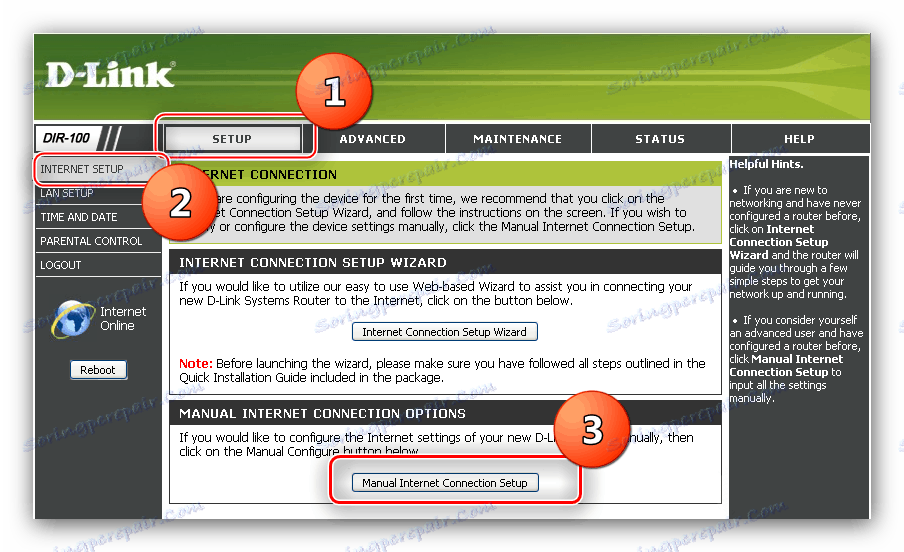

تحتوي علامة التبويب "إعداد" على إعدادات اتصال الإنترنت. ثم انقر فوق عنصر "إعداد الإنترنت" الموجود في القائمة الموجودة على اليسار ، ثم انقر فوق الزر "دليل إعداد اتصال الإنترنت" .
حدد التكوين اليدوي لتكوين جهاز التوجيه D-Link DIR-100
يسمح لك الجهاز بتكوين الاتصالات وفقًا لمعايير PPPoE (عناوين IP ثابتة وديناميكية) ، و L2TP ، ونوع PPTP VPN. النظر في كل منهما.

تكوين PPPoE

يتم تكوين اتصال PPPoE على جهاز التوجيه المعني كما يلي:

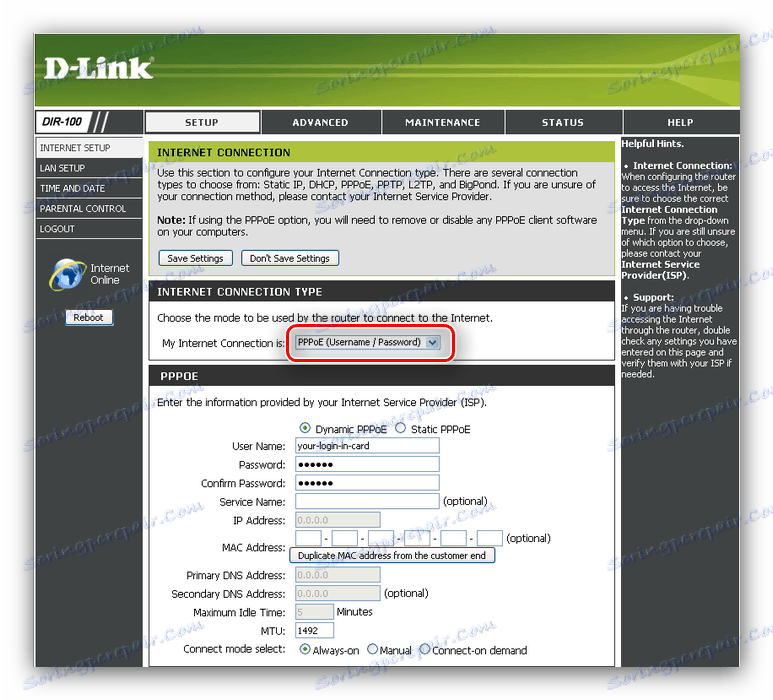

  1. في القائمة المنسدلة "اتصال الإنترنت الخاص بي" ، حدد "PPPoE" .
    اختيار اتصال PPPoE لتكوين جهاز التوجيه D-Link DIR-100

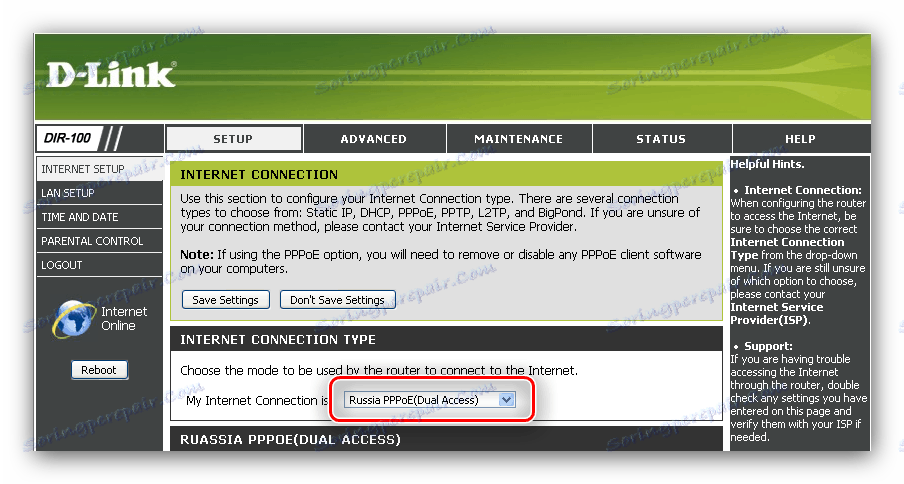

    يحتاج المستخدمون من روسيا إلى تحديد العنصر "PPPoE الروسي (الوصول الثنائي)" .
  2. اختيار اتصال PPPoE الروسي لتكوين جهاز التوجيه D-Link DIR-100

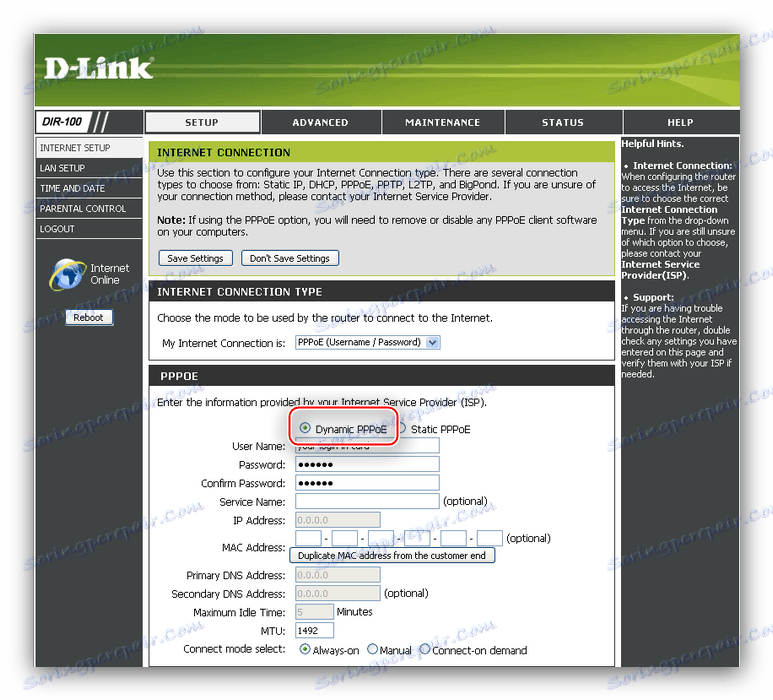

  3. اترك خيار "وضع العنوان" في وضع "Dynamic PPPoE" - يتم تحديد الخيار الثاني فقط إذا كان لديك خدمة ثابتة نشطة (بخلاف ذلك ، IP "أبيض").
    إعداد اتصال PPPoE الحيوي لتكوين جهاز التوجيه D-Link DIR-100

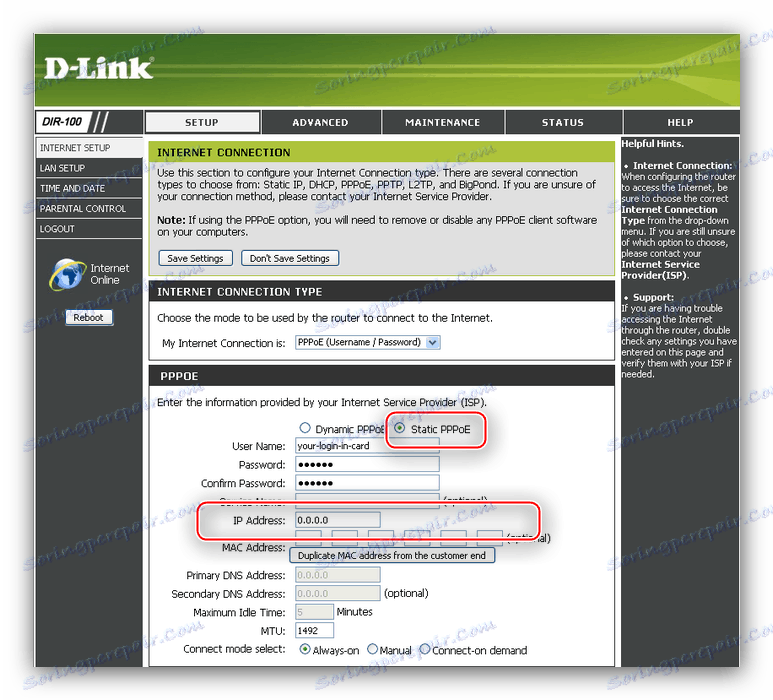

    إذا كان لديك عنوان IP ثابت ، فيجب تسجيله في سطر "عنوان IP" .
  4. إنشاء اتصال PPPoE ثابت لتكوين جهاز التوجيه D-Link DIR-100

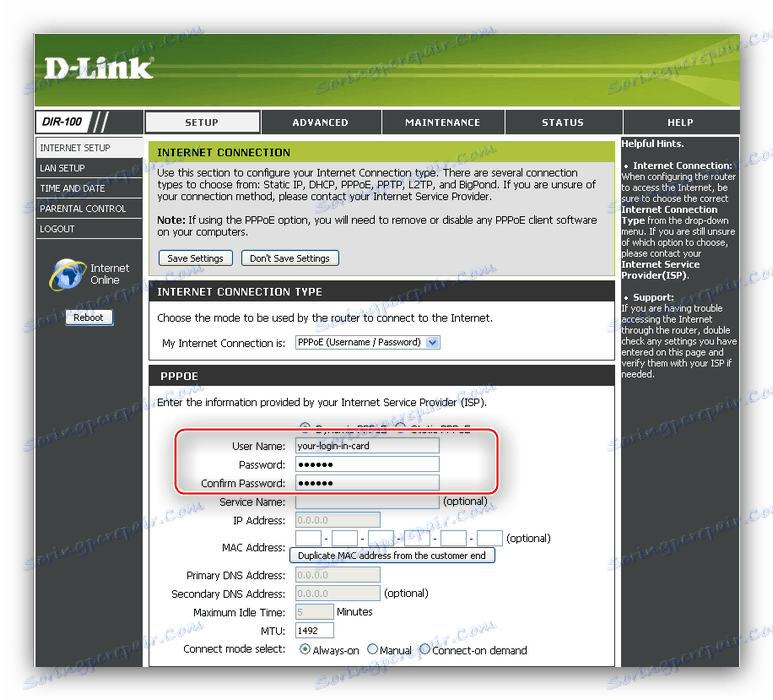

  5. في السطرين "اسم المستخدم" و "كلمة المرور" ، ندخل البيانات اللازمة للاتصال - يمكنك العثور عليها في نص العقد مع المزود. لا تنس إعادة كتابة كلمة المرور في السطر "Confirm Password" .
  6. إدخال معلومات تسجيل الدخول وكلمة المرور PPPoE لتكوين جهاز التوجيه D-Link DIR-100

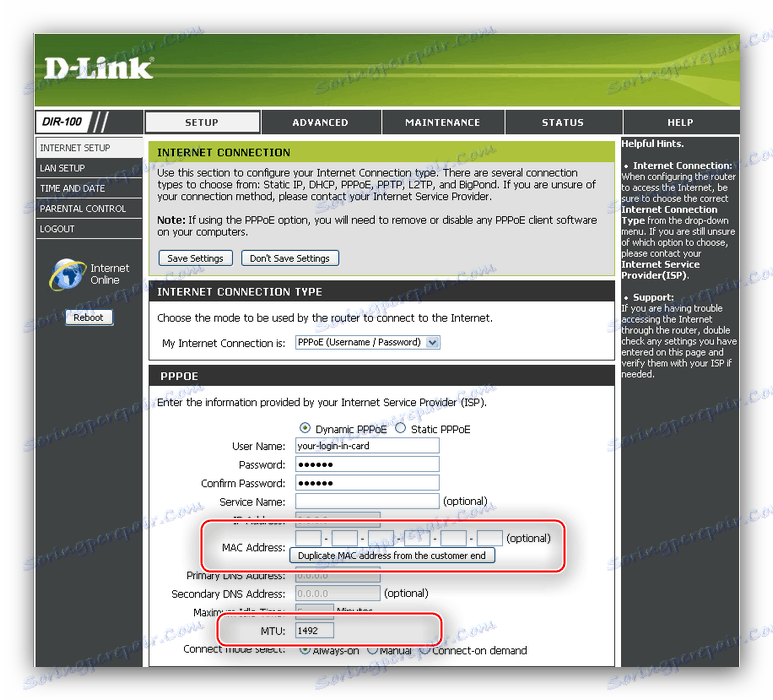

  7. تعتمد قيمة "MTU" على المزود - ومعظمها في استخدام الفضاء ما بعد السوفيتي 1472 و 1492 . يطلب العديد من مقدمي الخدمة أيضًا استنساخ عنوان MAC - يمكنك القيام بذلك بالنقر فوق الزر "تكرار ماك" .
  8. تحديد وحدة الإرسال الكبرى واستنساخ عنوان جهاز اتصال PPPoE لتكوين جهاز التوجيه D-Link DIR-100

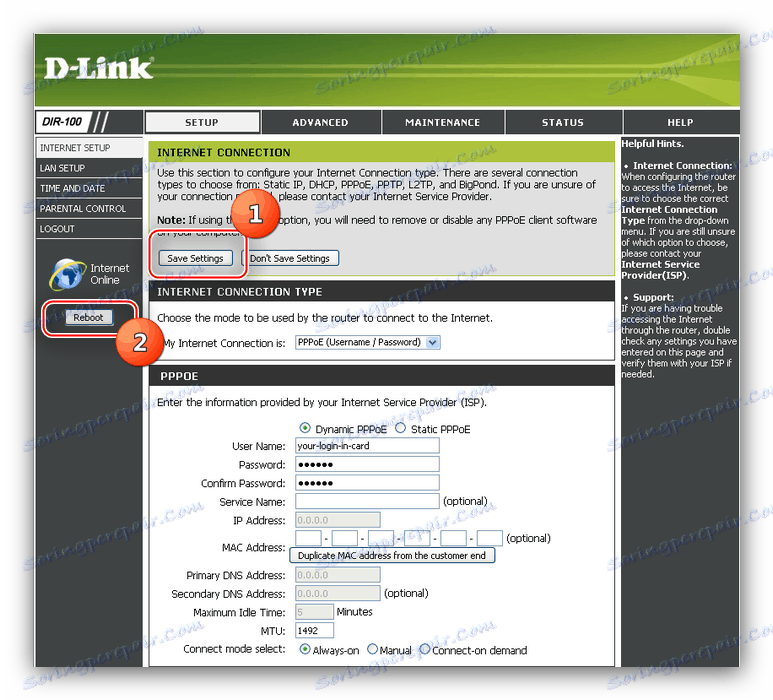

  9. انقر على "حفظ الإعدادات" وأعد تشغيل جهاز التوجيه باستخدام زر "إعادة التشغيل" على اليسار.

حفظ إعدادات اتصال PPPoE وإعادة التشغيل لتكوين جهاز التوجيه D-Link DIR-100

L2TP

لتوصيل L2TP ، قم بما يلي:

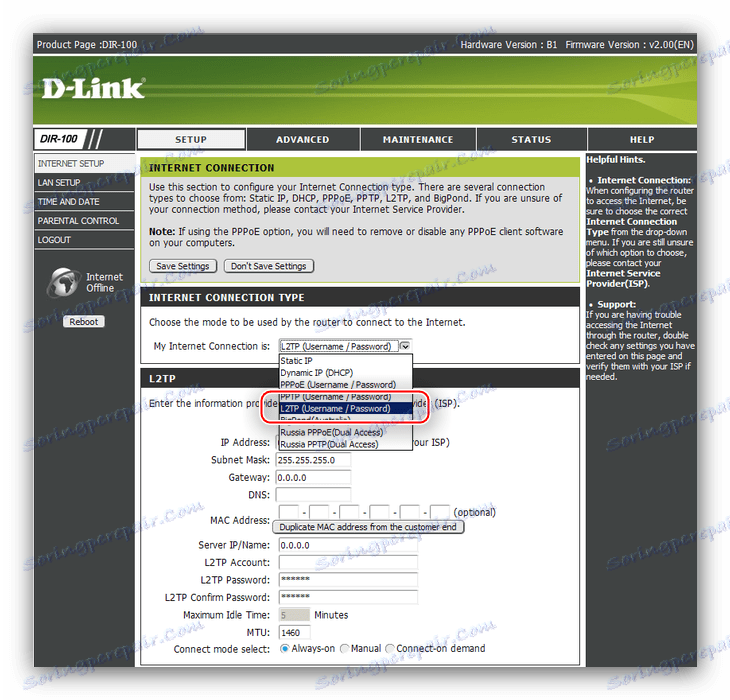

  1. قم بتعيين العنصر "اتصال الإنترنت الخاص بي" إلى "L2TP" .
  2. إنشاء اتصال L2TP لتكوين موجه D-Link DIR-100

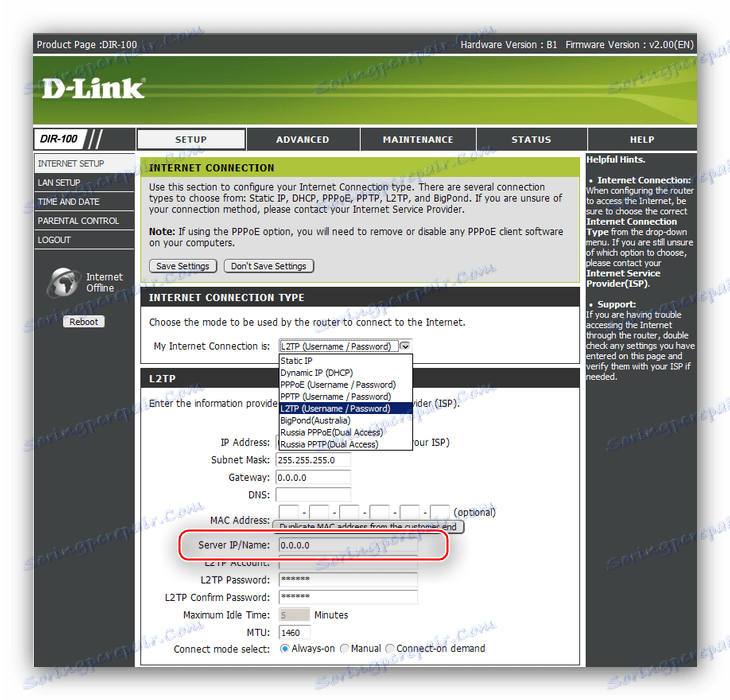

  3. في السطر "Server / IP Name" ، اكتب خادم VPN الذي يوفره الموفر.
  4. إدخال بيانات خادم VPN لموفر اتصال L2TP لإعداد جهاز التوجيه D-Link DIR-100

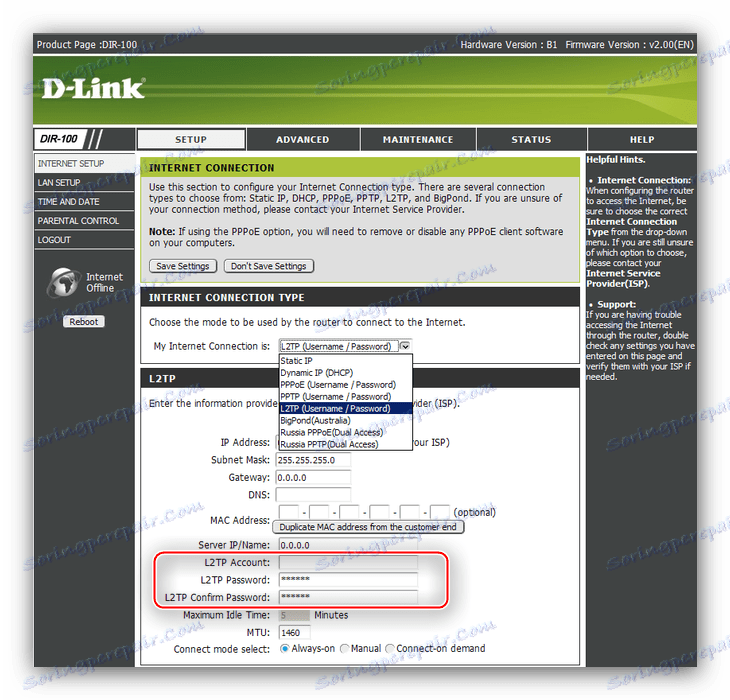

  5. بعد ذلك ، أدخل اسم المستخدم وكلمة المرور في السطور المناسبة - آخر تكرار في حقل "تأكيد كلمة المرور L2TP" .
  6. أدخل بيانات التفويض من موفر اتصال L2TP لتكوين جهاز التوجيه D-Link DIR-100

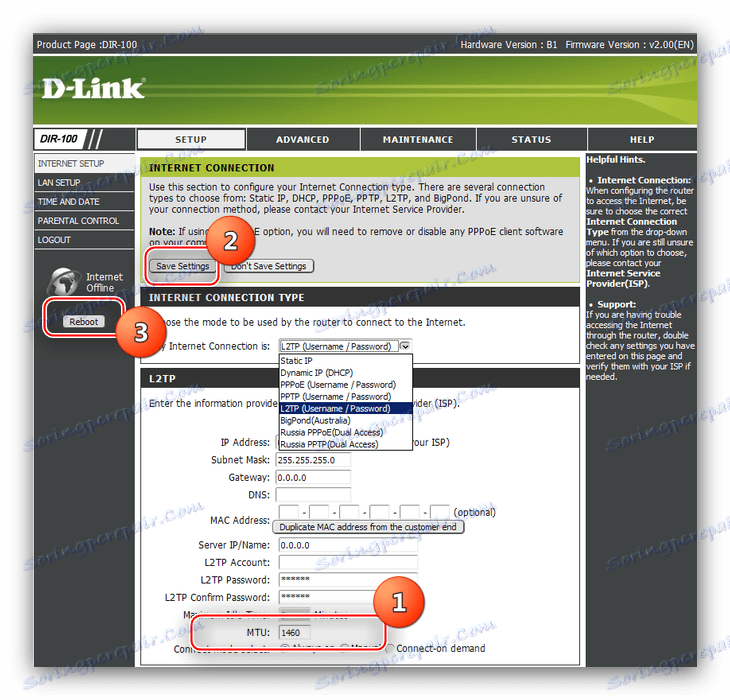

  7. اضبط قيمة "MTU" على 1460 ، ثم احفظ الإعدادات وأعد تشغيل الموجه.

أدخل قيمة MTU وأعد تشغيل جهاز توجيه الاتصال L2TP لتكوين جهاز التوجيه D-Link DIR-100

PPTP

يتم تكوين اتصال PPTP باستخدام الخوارزمية التالية:

  1. حدد اتصال "PPTP" في قائمة " اتصال الإنترنت الخاص بي:" .
  2. حدد وضع PPTP لتكوين D-Link DIR-100

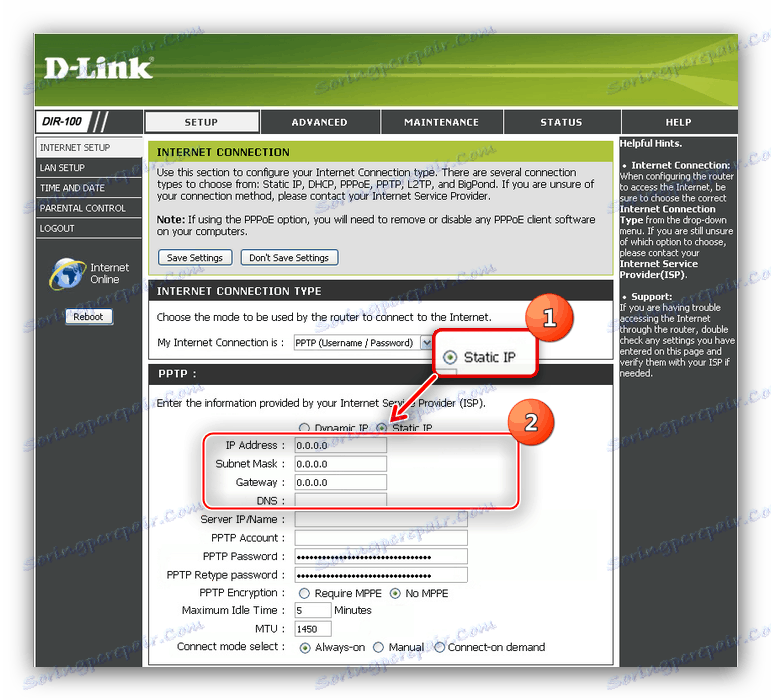

  3. اتصالات PPTP في بلدان CIS هي فقط مع عنوان ثابت ، لذلك حدد "Static IP" . بعد ذلك ، في حقول "عنوان IP" و "Subnet Mask" و "Gateway" و "DNS" ، أدخل العنوان وقناع الشبكة الفرعية والبوابة وخادم DNS ، على التوالي - يجب أن تكون هذه المعلومات موجودة في العقد أو صادرة عن المزود عند الطلب.
  4. قم بتكوين بيانات اتصال PPTP لتكوين D-Link DIR-100

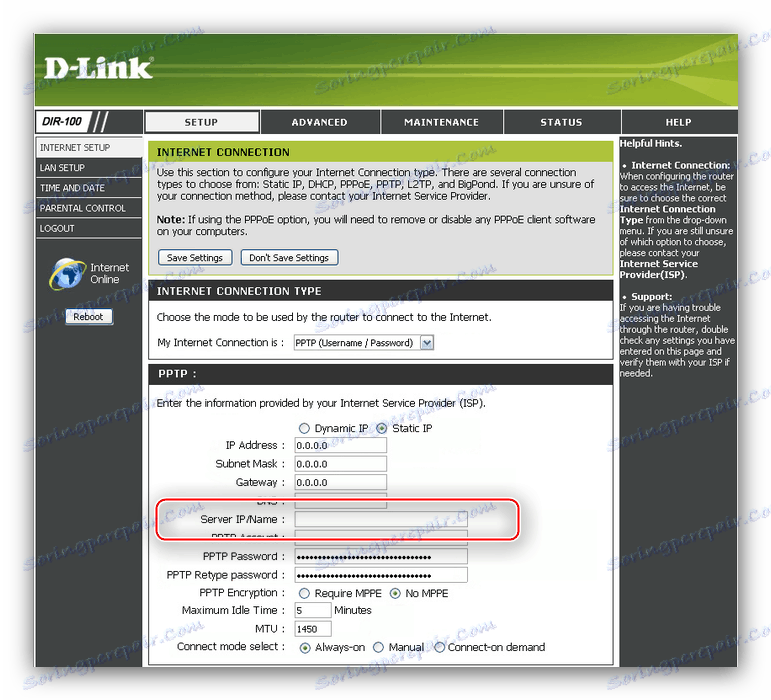

  5. في السطر "Server IP / Name" أدخل خادم VPN الخاص بمزود الخدمة.
  6. أدخل خادم اتصال PPTP لتكوين D-Link DIR-100

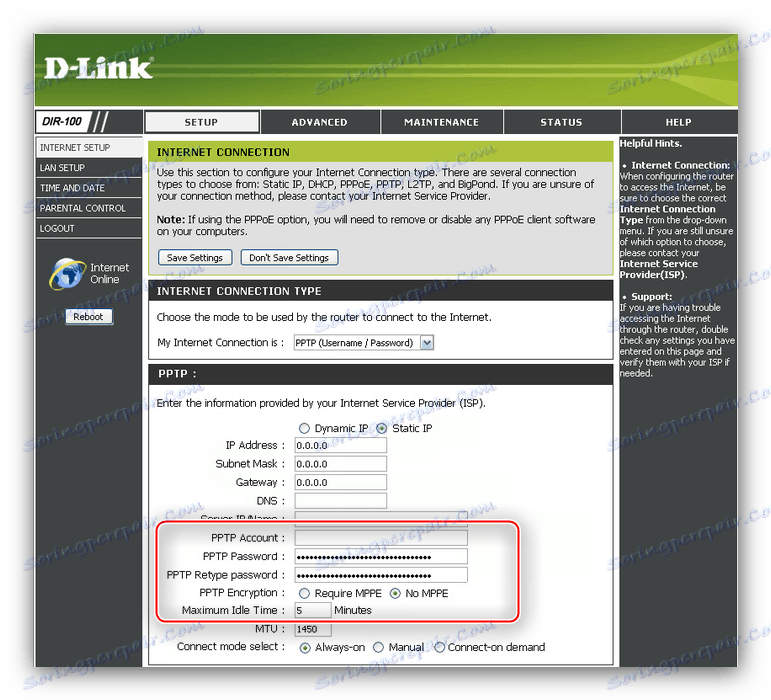

  7. كما في حالة أنواع الاتصالات الأخرى ، أدخل بيانات التفويض على خادم الموفر في الخطوط المقابلة. يجب تكرار كلمة المرور مرة أخرى.

    أدخل بيانات تخويل اتصال PPTP لتكوين D-Link DIR-100
    من الأفضل ترك خيارات "التشفير" و "أقصى وقت للخمول" كإعداد افتراضي.

  8. تعتمد بيانات MTU على المزود ، وتعين خيار "وضع الاتصال" على "التشغيل دائمًا" . احفظ المعلمات المدخلة وأعد تشغيل الموجه.

الانتهاء من تكوين PPTP لتكوين D-Link DIR-100

في هذا ، اكتمال تكوين الميزات الأساسية لل D-Link DIR-100 - الآن يجب أن يكون الموجه قادراً على الاتصال بالإنترنت دون أي مشاكل.

إعداد الشبكة المحلية

نظرًا لطبيعة جهاز التوجيه المعني ، يلزم تكوين إضافي للتشغيل الصحيح للشبكة المحلية. المضي قدما على النحو التالي:

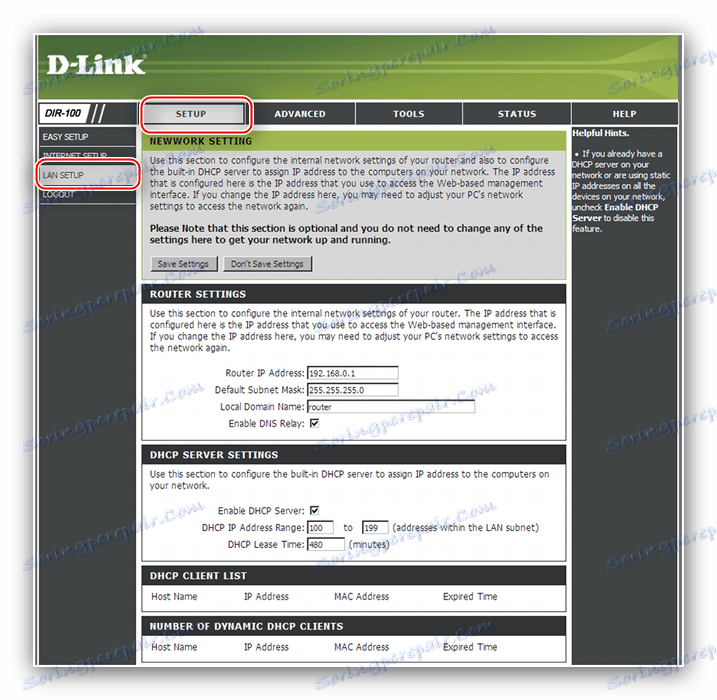

  1. انتقل إلى علامة التبويب "الإعداد" وانقر على خيار "إعداد LAN" .
  2. انتقل إلى تكوين LAN لتكوين جهاز التوجيه D-Link DIR-100

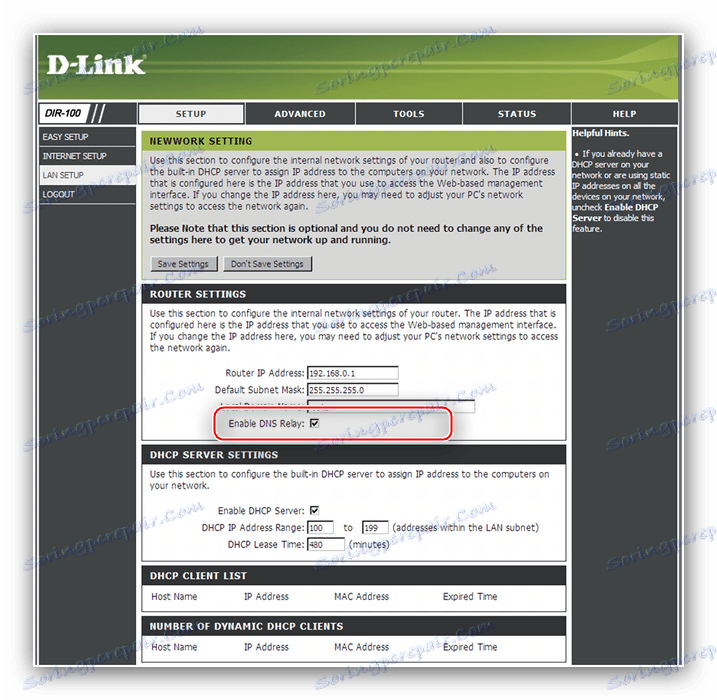

  3. في المربع "إعدادات جهاز التوجيه" ، حدد المربع الموجود بجوار "تمكين ترحيل DNS" .
  4. تنشيط الترحيل لتكوين شبكة LAN لتكوين جهاز التوجيه D-Link DIR-100

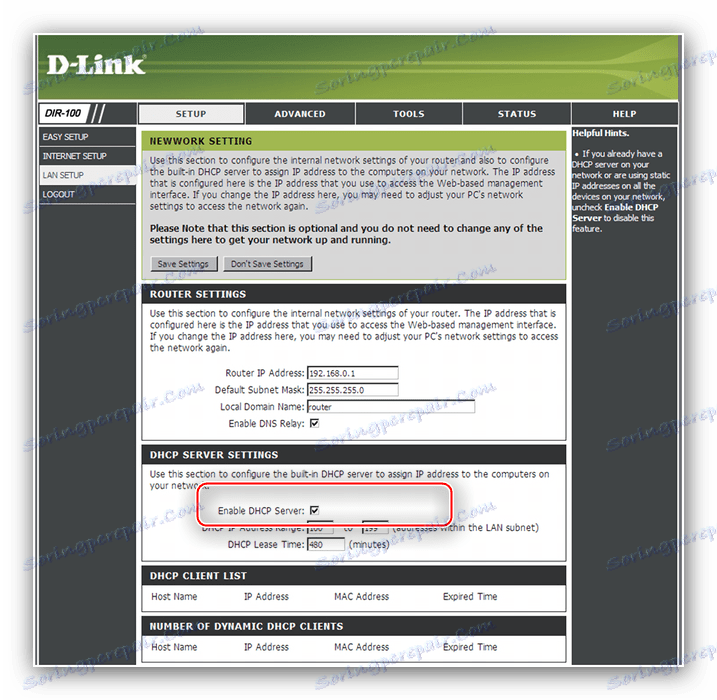

  5. بعد ذلك ، ابحث عن خيار "تمكين خادم DHCP" وقم بتنشيطه بنفس الطريقة.
  6. تمكين الخادم الديناميكي أثناء تكوين الشبكة المحلية لتكوين جهاز التوجيه D-Link DIR-100

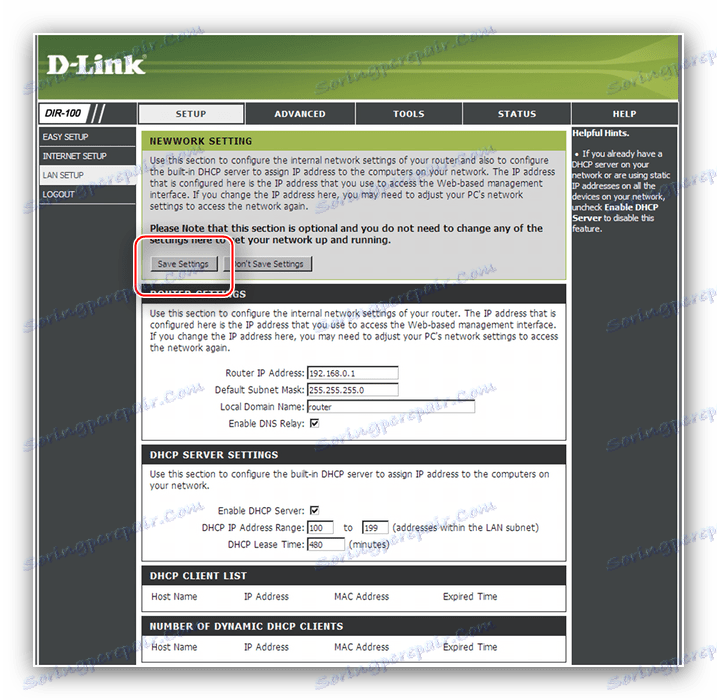

  7. انقر فوق "حفظ الإعدادات " لحفظ الإعدادات.

الانتهاء من تكوين شبكة LAN لتكوين جهاز التوجيه D-Link DIR-100

بعد هذه الإجراءات ، ستعمل شبكة LAN بشكل طبيعي.

إعداد IPTV

تدعم جميع إصدارات البرامج الثابتة للجهاز المعني "خارج الصندوق" خيار تلفزيون الإنترنت - تحتاج فقط إلى تنشيطه باستخدام هذه الطريقة:

  1. افتح علامة التبويب "خيارات متقدمة" وانقر على خيار "الشبكة المتقدمة" .
  2. انتقل إلى إعدادات IPTV لتكوين جهاز التوجيه D-Link DIR-100

  3. حدد "تمكين بث تدفقات البث المتعدد" واحفظ المعلمات التي تم إدخالها.

إعدادات IPTV لتكوين جهاز التوجيه D-Link DIR-100

بعد هذا التلاعب ، يجب أن يعمل IPTV دون مشاكل.

إعداد التشغيل الثلاثي

Triple Play هي وظيفة تسمح لك بنقل البيانات من الإنترنت ، و Internet TV ، و IP-telephony من خلال كابل واحد. في هذا الوضع ، يعمل الجهاز في الوقت نفسه كموجه ومحول: يلزم توصيل محطات IP TV و VoIP بمنفذي LAN 1 و 2 ، ويجب تكوين التوجيه من خلال المنفذين 3 و 4.

لاستخدام Triple Play في DIR-100 ، يجب تثبيت البرنامج الثابت المقابل (سنخبرك عن كيفية تثبيته مرة أخرى). تم تكوين هذه الوظيفة على النحو التالي:

  1. افتح واجهة الويب الخاصة بـ configurator وقم بتكوين اتصال الإنترنت مثل PPPoE - كيف يتم القيام به موضحًا أعلاه.

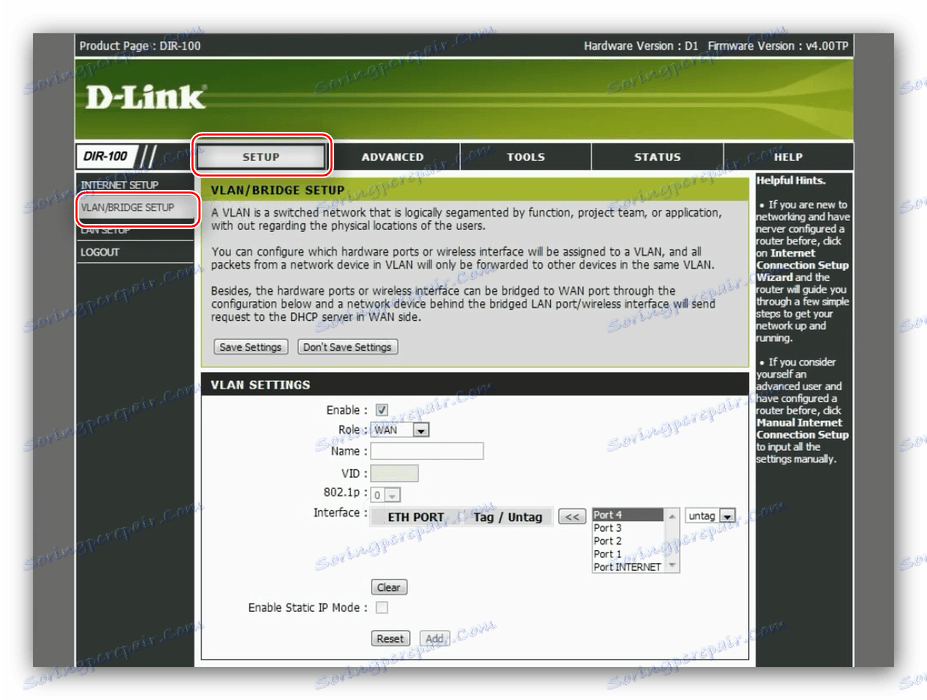

  2. انتقل إلى علامة التبويب "الإعداد" وانقر على عنصر القائمة "VLAN / Bridge Setup" .
  3. انتقل إلى معلمات Triple Play لتكوين D-Link DIR-100

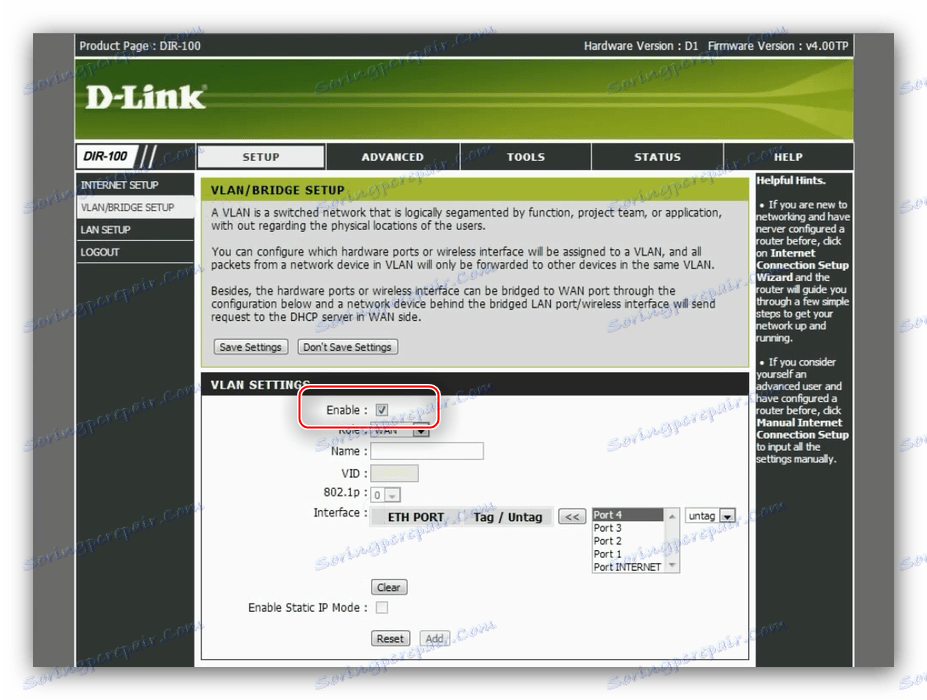

  4. أولاً ، تحقق من خيار "تمكين" في مربع "إعدادات VLAN" .
  5. تمكين VLAN من تكوين برنامج Triple Play على جهاز D-Link DIR-100

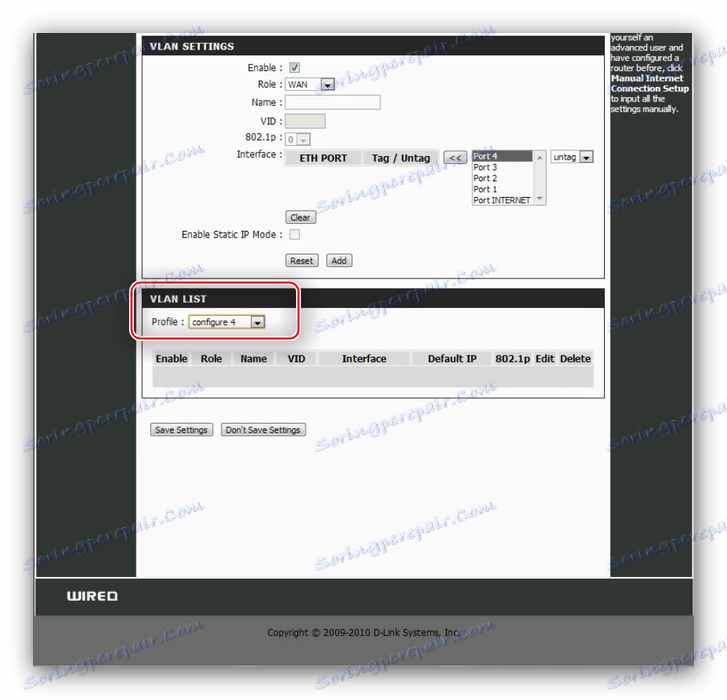

  6. قم بالتمرير لأسفل إلى مربع قائمة VLAN . في قائمة "الملف الشخصي" ، حدد أي غير "الافتراضي" .
    تحديد ملف تعريف لتكوين Triple Play على جهاز D-Link DIR-100

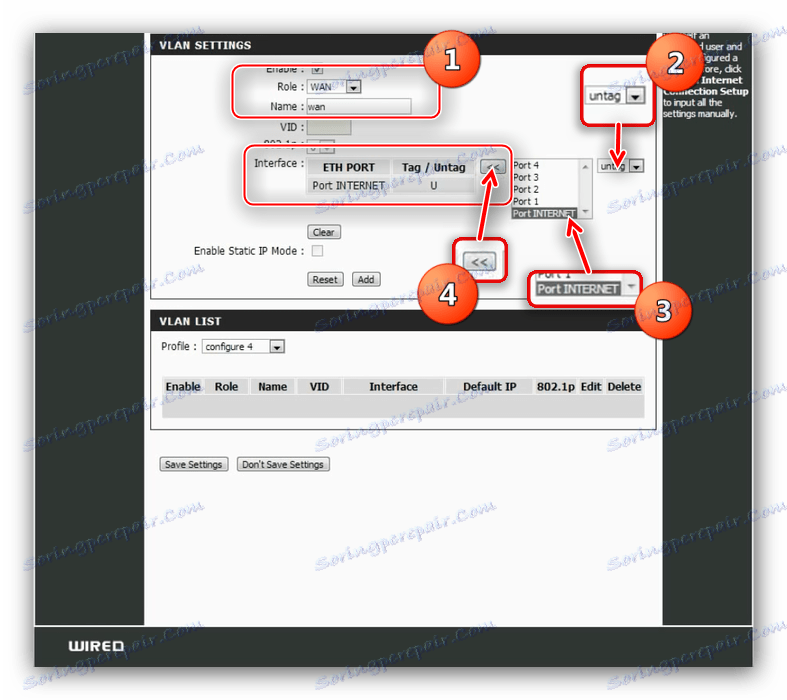

    العودة إلى إعدادات VLAN. في القائمة "الدور" اترك القيمة "WAN" . وبالمثل ، قم بتسمية التكوين. بعد ذلك ، تحقق من القائمة الموجودة في أقصى اليمين - تأكد من أنها في وضع "untag" ، ثم اختر "Port INTERNET" في القائمة التالية وانقر على الزر مع صورة سهمين على يساره.
    تثبيت سجل إنترنت لتكوين اللعب الثلاثي على جهاز D-Link DIR-100

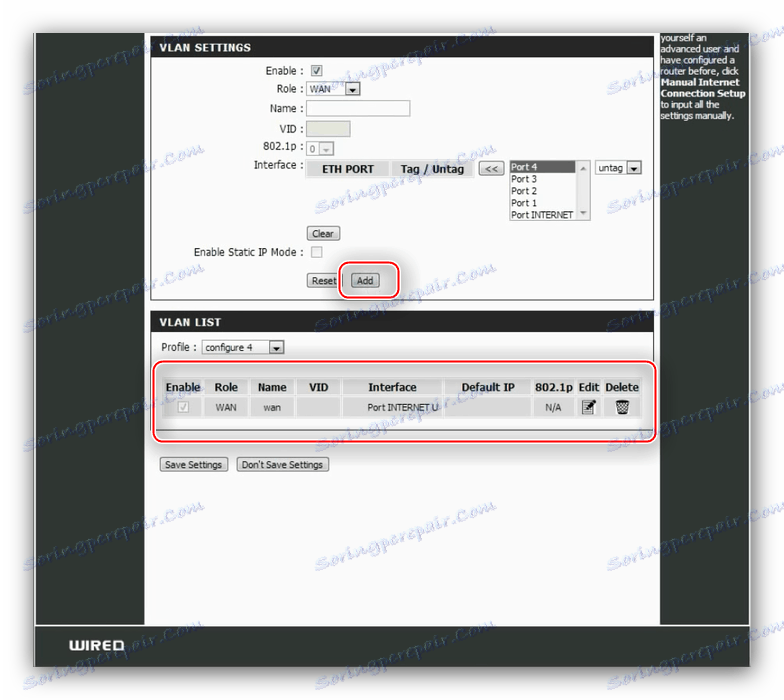

    انقر فوق الزر "إضافة" في الجزء السفلي من الكتلة - يجب أن يظهر إدخال جديد في قسم معلومات الاتصال.
  7. سجل الإنترنت لتكوين اللعب الثلاثي على الجهاز D-Link DIR-100

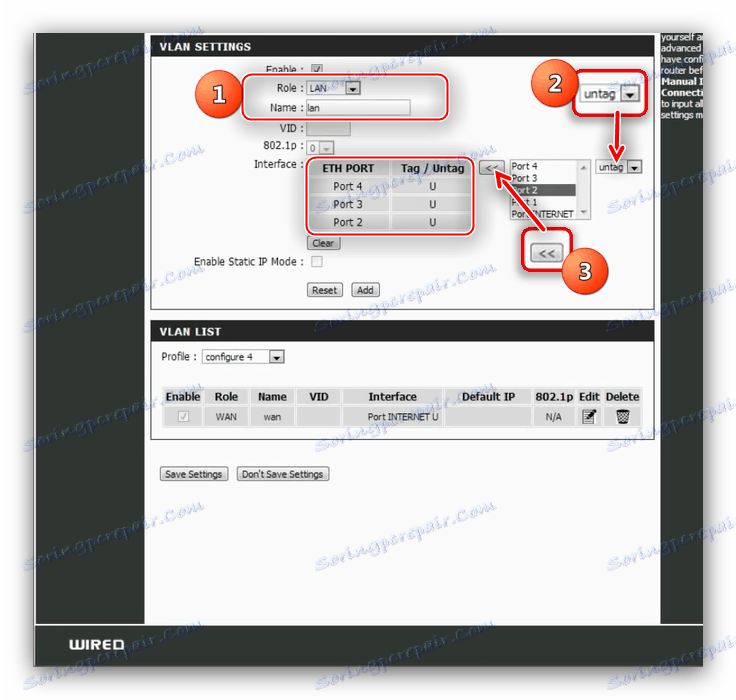

  8. اضبط الآن "الدور" على وضع "LAN" واعط نفس اسم السجل. مرة أخرى ، تأكد من تثبيت خيار "untag" وأضف المنافذ من 4 إلى 2 ، كما في الخطوة السابقة.
    إعداد سجل LAN لتكوين التشغيل الثلاثي على جهاز D-Link DIR-100

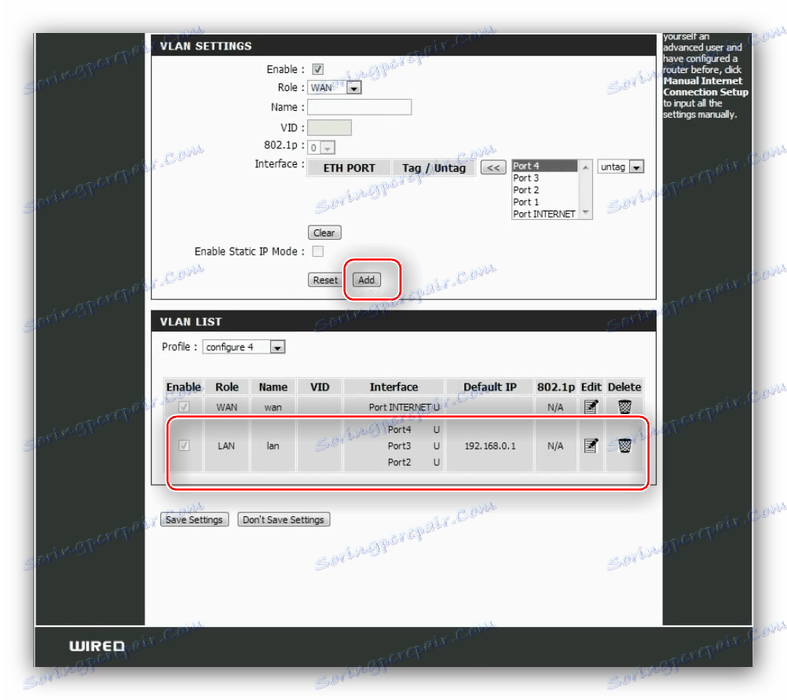

    انقر على زر "إضافة" مرة أخرى ومشاهدة الإدخال التالي.
  9. تسجيل LAN لإعداد التشغيل الثلاثي على جهاز D-Link DIR-100

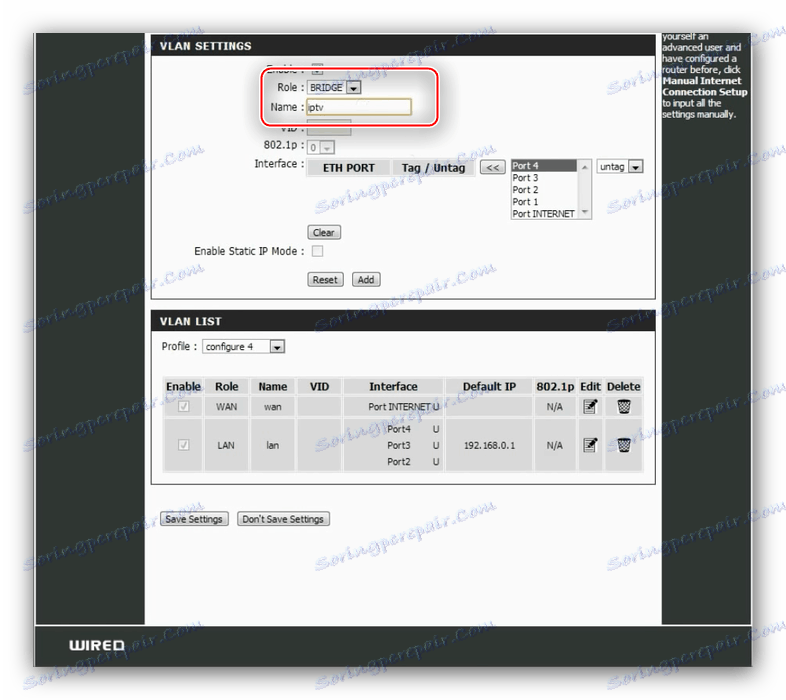

  10. الآن الجزء الأكثر أهمية. في قائمة "Role" اضبط "BRIDGE" ، واسم تسجيل "IPTV" أو "VoIP" بناءً على الجهاز الذي تريد توصيله.
  11. اسم إدخال الجسر لتكوين تريبل بلاي على الجهاز D-Link DIR-100

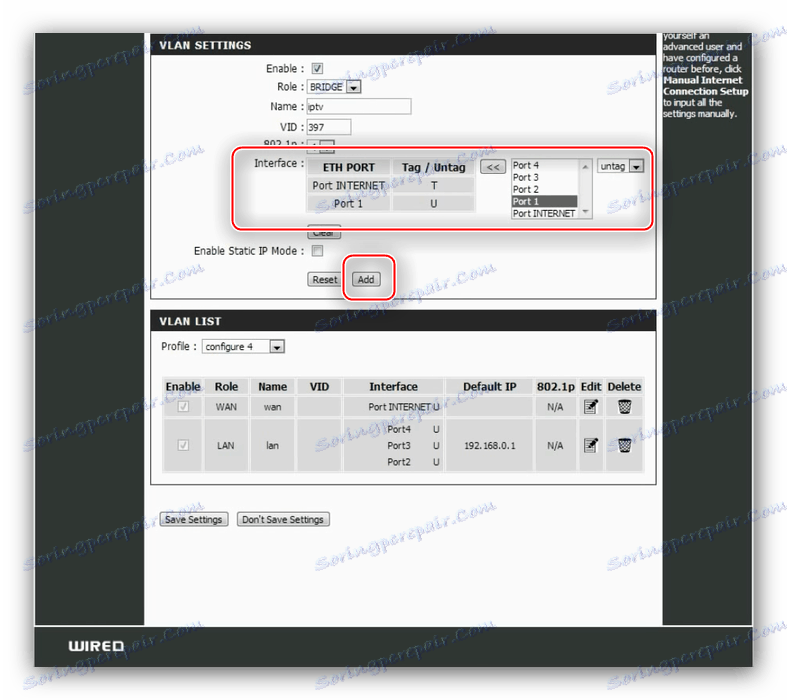

  12. تعتمد الإجراءات الأخرى على ما إذا كنت تتصل فقط بالاتصال الهاتفي عبر الإنترنت أو تلفزيون الكابل أو كليهما. بالنسبة لخيار واحد ، يجب إضافة "Port_INTERNET" باستخدام "tag" للعلامة ، ثم تعيين "VID" كـ "397" و "802.1p" كـ "4" . بعد ذلك ، أضف "port_1" أو "port_2" باستخدام السمة "untag" وقمت بتضمين إدخال في ورقة ملف التعريف.

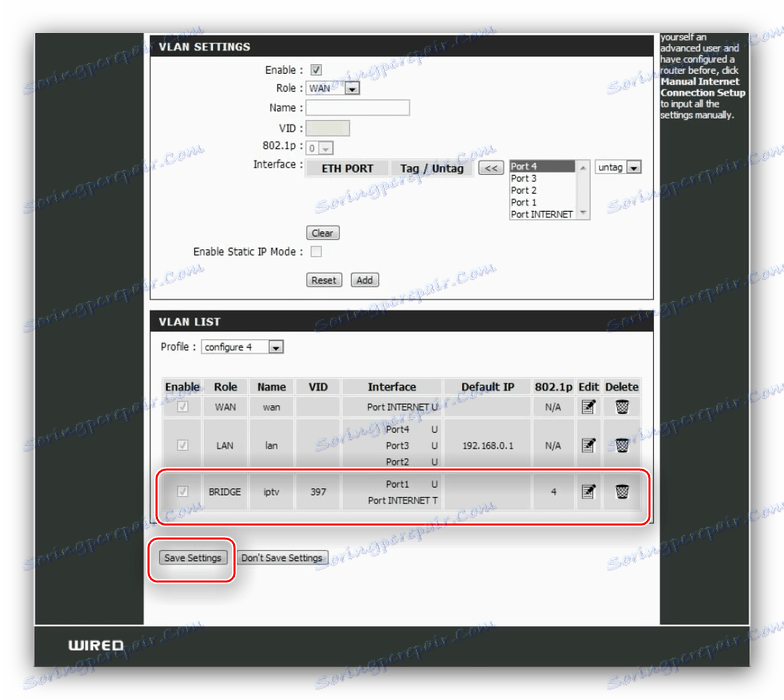

    تثبيت تسجيل الجسر لتكوين Triple Play على جهاز D-Link DIR-100
    لتوصيل ميزتين إضافيتين في وقت واحد ، كرر العملية المذكورة أعلاه لكل منهما ، ولكن استخدم منافذ مختلفة - على سبيل المثال ، لمنفذ تلفزيون الكابل 1 ، ومنفذ منفذ VoIP 2.
  13. انقر فوق "حفظ الإعدادات" وانتظر حتى إعادة تشغيل جهاز التوجيه.

الانتهاء من إعداد التشغيل الثلاثي على جهاز D-Link DIR-100

إذا اتبعت التعليمات تمامًا ، فيجب أن يعمل الجهاز بشكل طبيعي.

استنتاج

تلخيصًا لوصف إعدادات D-Link DIR-100 ، نلاحظ أن هذا الجهاز يمكن أن يتحول إلى لاسلكي من خلال توصيله بنقطة وصول مناسبة ، ولكن هذا موضوع لدليل منفصل.
